Тепловые датчики пожарной сигнализации

27-08-2017

От пожаров защищает пожарная сигнализация — она находит возгорание и сообщает о нем.
Подробнее принцип работы системы можно описать следующим образом:

  1. Пожарный извещатель формирует сигнал о пожаре,
  2. Затем передает на приборно-контрольную панель,
  3. Она его обрабатывает и активирует сопутствующие системы.

Не смотря на то, что главным устройством является ПКП, самыми важными считаются извещатели (датчики). Именно от их скорости обнаружения и достоверности данных зависит работа всего противопожарного комплекса.

Датчики пожарной сигнализации по принципу работы классифицируются на:

  • ручные,
  • дымовые,
  • пламени,
  • тепловые.

Сегодня мы расскажем об особенностях только тепловых извещателей, выборе при покупке и правильной установке.

Принцип работы

Несложно догадаться, что тепловые датчики реагируют на тепло. Как только температура в помещении достигает порогового значения, импульс большой амплитуды переводит ключ в устойчивое замкнутое положение. Ток ключа через светодиод замыкает шлейф пожарной сигнализации, что вызывает постоянное свечение светодиода и срабатывание приемно-контрольной панели.

Тепловые датчики могут отличаться типом чувствительного элемента. Бывают:

  • одноточечные для небольших помещений,
  • многоточечные для расположения по всему помещению,
  • линейные для установки в коридорах или в помещениях с высокими потолками.

Тепловые извещатели также делятся на максимальные, дифференциальные и максимально-дифференциальные.

Максимальные не рекомендуется применять в помещениях, где температура воздуха при пожаре может не достигнуть порогового значения своевременно.

Дифференциальные и максимально-дифференциальные извещатели следует применять, если в помещении не предполагается перепадов температуры, не связанных с возникновением пожара. Потому что они будут вызывать ложное срабатывание тревоги. При этом их температура срабатывания должна быть не менее чем на 20 °C выше максимально допустимой температуры воздуха в помещении.

Выбор теплового извещателя

Тепловые извещатели выбирают в двух случаях:

  1. В помещении на начальной стадии возникновения пожара предполагается тепловыделение.
  2. Другие типы извещателей нецелесообразны из-за возможности ложного срабатывания.

Если конкретно, то данные датчики отлично подойдут для:

icons8_kukhnya_filled_100.png кухни
icons8_dush_filled_100.png ванной комнаты
icons8_garazh_filled_100.png гаража
icons8_spa_filled_100.png бани и сауны

При выборе пожарного извещателя обращайте внимание на его пороговое значение температуры, потому что для разных типов помещений оно может отличаться. В то время, как для установки в обычном помещении подойдет датчик с пороговым значением температуры 50 – 80 °C, то для установки в сауне он должен быть 100 – 120 °C.

Популярные модели
 ip_101.png Наименование: ИП 101-1А-А
Производитель: Сибирский арсенал
Порог: 54 °C
от 169 ₽
 rtl_br.png Наименование: RTL-BR
Производитель: Артон
Порог: 69 °C
от 370 ₽
 2000_ip.png Наименование: С 2000-ИП
Производитель: Болид
Порог: 54 °C
от 775 ₽

Обратите внимание, цены актуальны на май 2019 года для Санкт-Петербурга.

Размещение

Датчики вне зависимости от типа должны располагаться таким образом, чтобы своевременно обнаружить пожар в любой точке помещения. Примите во внимание воздушные потоки и вентиляцию помещения.

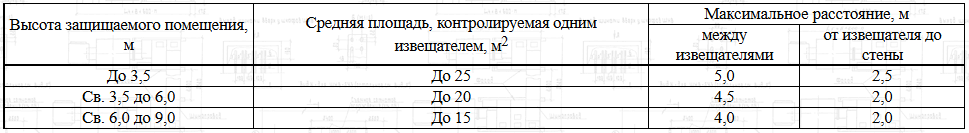

Расстояние от точечного теплового датчика до вентиляционного отверстия должно быть не менее 1 м. Ниже приведена таблица, по которой вы сможете определить количество датчиков для защищаемого помещения.

Подробные характеристики и особенности установки тепловых извещателей описываются в своде правил СП 5.13130.2009.
